云酷科技锅炉防磨防爆系统的超温管理

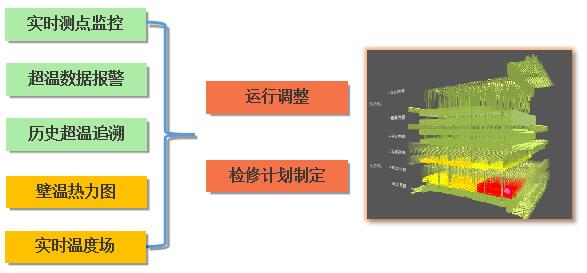

超温管理

壁温热力图数据的相关分析

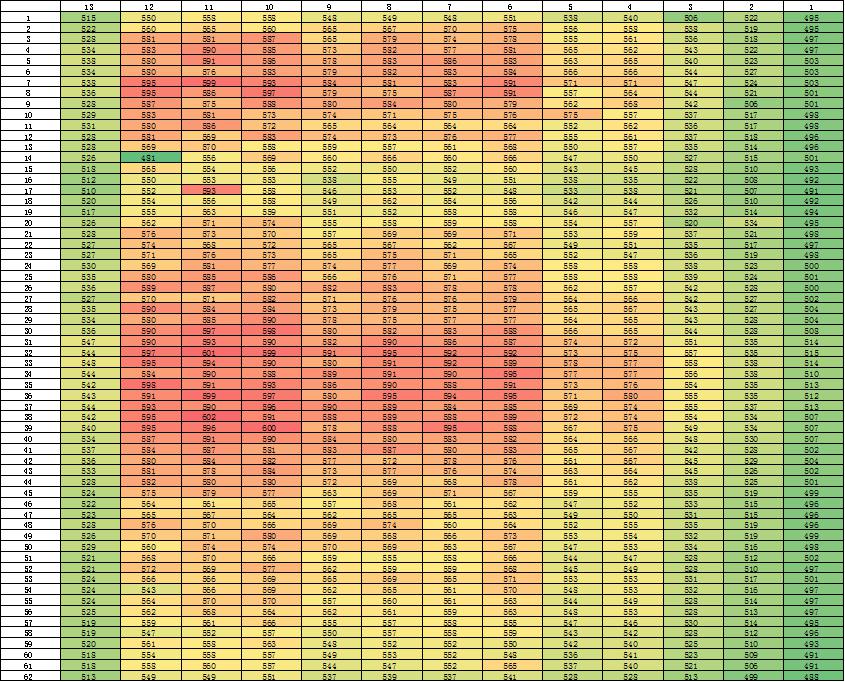

将金属壁温的测点值按照管排方向进行排列,用颜色代表不同温度数值。绘制出类似CT扫描图一样的展示图形，然后通过程序进一步关联历史数据，就构成了本模块的核心功能。

通过热力监控图可以直观了解任意时刻受热面的温度分布情况。数据来源为真实测点值，无人工干预，结果可靠。

分析示例：

当某一测点温度低于临近管排时，可以判断该测点存在可靠性问题，如测点与被测量物体接触不良。

当某一测点温度高于临近管排时，可以判断该管段大概率存在堵塞情况，可以作为下次检修切管的抽样重点。
