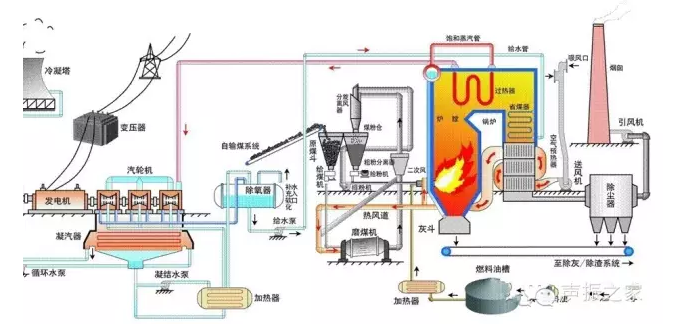

火电厂的工作原理和相关设备

基本生产过程是：燃料在燃烧时加热水生成蒸汽，将燃料的化学能转变成热能；蒸汽压力推动汽轮机旋转，热能转换成机械能；然后汽轮机带动发电机旋转，将机械能转变成电能。

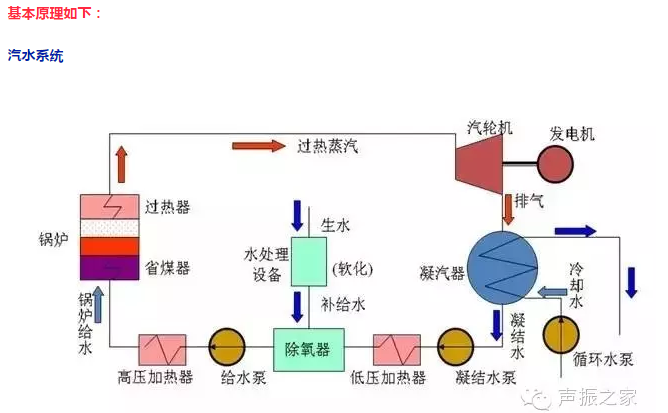

火力发电厂的汽水系统是由锅炉、汽轮机、凝汽器、高低压加热器、凝结水泵和给水泵等组成，它包括汽水循环、化学水处理和冷却系统等。水在锅炉中被加热成蒸汽，经过加热器进一步加热后变成过热的蒸汽，再通过主蒸汽管道进入汽轮机。由于蒸汽不断膨胀，高速流动的蒸汽推动汽轮机的叶片转动从而带动发电机。为了进一步提高其热效率，一般都从汽轮机的某些中间级后抽出做过功的部分蒸汽，用以加热给水。在现代大型汽轮机组中都采用这种给水回热循环。
